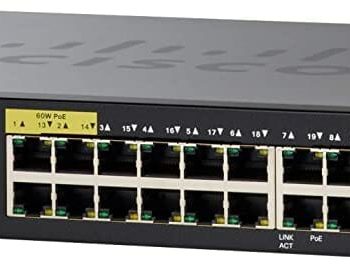

Cisco Catalyst 9300L Switches C9300-24UXB-E
Cisco Catalyst 9300L Switches C9300-24UXB-E
Los switches Cisco Catalyst 9300 Series son la plataforma de conmutación empresarial apilable líder de Cisco creada para seguridad, IoT, movilidad y nube. La serie Catalyst 9300 es la primera plataforma optimizada para Wi-Fi 6 de alta densidad y 802.11ac Wave2. Establece nuevos máximos para la escala de la red. Estos conmutadores también están preparados para el futuro, con una arquitectura de CPU x86 y más memoria, lo que les permite alojar contenedores y ejecutar aplicaciones y scripts de terceros de forma nativa dentro del conmutador. La serie Catalyst 9300 está diseñada para la tecnología Cisco StackWise, que proporciona una implementación flexible con soporte para reenvío ininterrumpido con Stateful Switchover (NSF/SSO), para la arquitectura más resistente en una solución apilable (por debajo de 50 ms). La arquitectura de energía altamente resistente y eficiente cuenta con Cisco StackPower,
| Código de producto | C9300-24UXB-E |
| Descripción del producto | Catalyst 9300 24p Deep Buff mGig, UPOE, Fundamentos de red |
| Total 10/100/1000, cobre multigigabit o fibra SFP | 24 Cisco UPOE de varios gigabits (100 M, 1 G, 2,5 G, 5 G o 10 Gbps) |
| Configuración de enlace ascendente | Enlaces ascendentes modulares |
| Fuente de alimentación de CA predeterminada | 1100 W CA |
| Potencia PoE disponible | 560W |
| Capacidad de conmutación | 640 Gb/s |
| Capacidad de conmutación con apilamiento | 1120 Gb/s |
| Tasa de reenvío | 476.19Mpps |
| Tasa de reenvío con apilamiento | 833.33Mpps |
Especificación C9300-24UXB-E |
||
| Descripción del producto | Catalyst 9300 24p Deep Buff mGig, UPOE, Fundamentos de red | |
| Fuente de alimentación FRU | Sí | |
| Ventiladores FRU | Sí | |
| Enlaces ascendentes modulares | Sí | |
| Soporte de ancho de banda de apilamiento | 480 Gb/s | |
| Cisco StackPower | Sí | |
| Catalyst 9800 WLC integrado | Sí (200 AP) | |
| Soporte de acceso SD | Sí (256 redes virtuales) | |
| Total 10/100/1000, cobre multigigabit o fibra SFP | 24 Cisco UPOE de varios gigabits (100 M, 1 G, 2,5 G, 5 G o 10 Gbps) | |
| Configuración de enlace ascendente | Enlaces ascendentes modulares | |
| Fuente de alimentación de CA predeterminada | 1100 W CA | |
| Potencia PoE disponible | 560W | |
| Número total de direcciones MAC | 64.000 | |
| Número total de rutas IPv4 (ARP más rutas aprendidas) | 64.000 | |
| Entradas de enrutamiento IPv6 | 32,000 | |
| Escala de enrutamiento de multidifusión | 16,000 | |
| Entradas de escala de QoS | 18,000 | |
| Entradas de escala de ACL | 18,000 | |
| Búfer de paquetes por SKU | Búfer de 32 MB para modelos Gigabit Ethernet de 24 y 48 puertos
Búfer de 64 MB para el modelo Multigigabit de 24 puertos (24UXB) |
|
| Entradas FNF | Flujo de 128 000 en modelos Gigabit Ethernet de 24 y 48 puertos
256.000 flujos en Multigigabit de 24 puertos |
|
| DRACMA | 8GB | |
| Flash | 16 GB | |
| ID de VLAN | 4094 | |
| Total de interfaces virtuales conmutadas (SVI) | 1000 | |
| Marcos gigantes | 9198 bytes | |
| Total de puertos enrutados por pila Catalyst 9300 Series | 448 | |
| Capacidad de conmutación | 640 Gb/s | |
| Capacidad de conmutación con apilamiento | 1120 Gb/s | |
| Tasa de reenvío | 476.19Mpps | |
| Tasa de reenvío con apilamiento | 833.33Mpps | |
| Dimensiones (Al. x An. x Pr.) pulgadas | Solo chasis | 1,73×17,5×17,1 |
| Con fuente de alimentación predeterminada | 1,73×17,5×20,2 | |
| Con fuente de alimentación de 1100W | 1,73×17,5×20,2 | |
| Tiempo medio entre fallas: MTBF (horas) | 288,520 | |
| Ruido acústico
Medido según ISO 7779 y declarado según ISO 9296 Puestos de espectadores que funcionan a una temperatura ambiente de 25 °C
|
Con fuente de alimentación de CA (con 24 puertos PoE+ cargados para SKU C9300)
• LpA: 45 dB típico, 48 dB máx. • LwA: 5.6B típico, 5.9B máx. Con fuente de alimentación de CA (con la mitad de la cantidad de puertos PoE+ cargados para SKU C9300L) • LpA: 44 dB típico, 47 dB máx. • LwA: 5.5B típico, 5.8B máx. Típica: Emisión de ruido para una configuración típica Máximo: Máximo estadístico para tener en cuenta la variación en p |
|
| Conectores y cableado | • Puertos 1000BASE-T: conectores RJ-45, cableado UTP Cat 5E de 4 pares
• Puertos multigigabit-T: conectores RJ-45, cableado UTP Cat 5E, Cat 6, Cat 6A de 4 pares • Puertos basados en SFP 1000BASE-T: conectores RJ-45, cableado UTP Cat 5E de 4 pares • Transceptores SFP: conectores de fibra LC (fibra monomodo o multimodo) • Transceptores SFP+: conectores de fibra LC (fibra monomodo o multimodo) • Transceptores QSFP+: conectores de fibra MPO y LC (fibra monomodo o multimodo) • Conector QSFP+ • Conector SFP+ • Puertos de apilamiento Cisco StackWise: cableado Cisco StackWise basado en cobre • Cisco StackPower: cables de apilamiento de energía patentados por Cisco • Puerto de gestión Ethernet: conectores RJ-45, cableado UTP Cat 5 de 4 pares • Puerto de consola de administración: cable RJ-45 a DB9 para conexiones de PC |
|
| Conectores de alimentación | • Los clientes pueden proporcionar alimentación a un conmutador mediante el uso de la alimentación interna en la parte posterior del conmutador
• Conector de fuente de alimentación interna: La fuente de alimentación interna es una unidad de rango automático. Admite entrada voltajes entre 100 (115 para 1100WAC) y 240 VAC. Utilice el cable de alimentación de CA suministrado para conecte el conector de alimentación de CA a una toma de corriente de CA |
|
| Certificaciones de seguridad | •UL 60950-1
• CAN/CSA-C222.2 n.º 60950-1 • EN 60950-1 • CEI 60950-1 • Norma AS/NZS 60950.1 • IEEE 802.3 |
|
| Certificaciones de emisiones electromagnéticas
|
• 47 CFR Parte 15
• CISPR22 Clase A • EN 300 386 V1.6.1 • EN 55022 Clase A • EN 55032 Clase A • CISPR 32 Clase A • EN61000-3-2 • EN61000-3-3 • ICES-003 Clase A • TCVN 7189 Clase A • V-3 Clase A • CISPR24 • EN 300 386 • EN55024 • TCVN 7317 • V-2/2015.04 • V-3/2015.04 • CNS13438 • KN32 • KN35 • CEI 61000-6-1 • EN 61000-6-1 Certificaciones adicionales para SKU C9300L: • QCVN 118:2018/BTTTT • CISPR24/25 • CISPR 32 Clase A • VCCI-CISPR 32 Clase A • EN55035 |
|
| Ambiental | Reducción de Sustancias Peligrosas (ROHS) 5 | |
